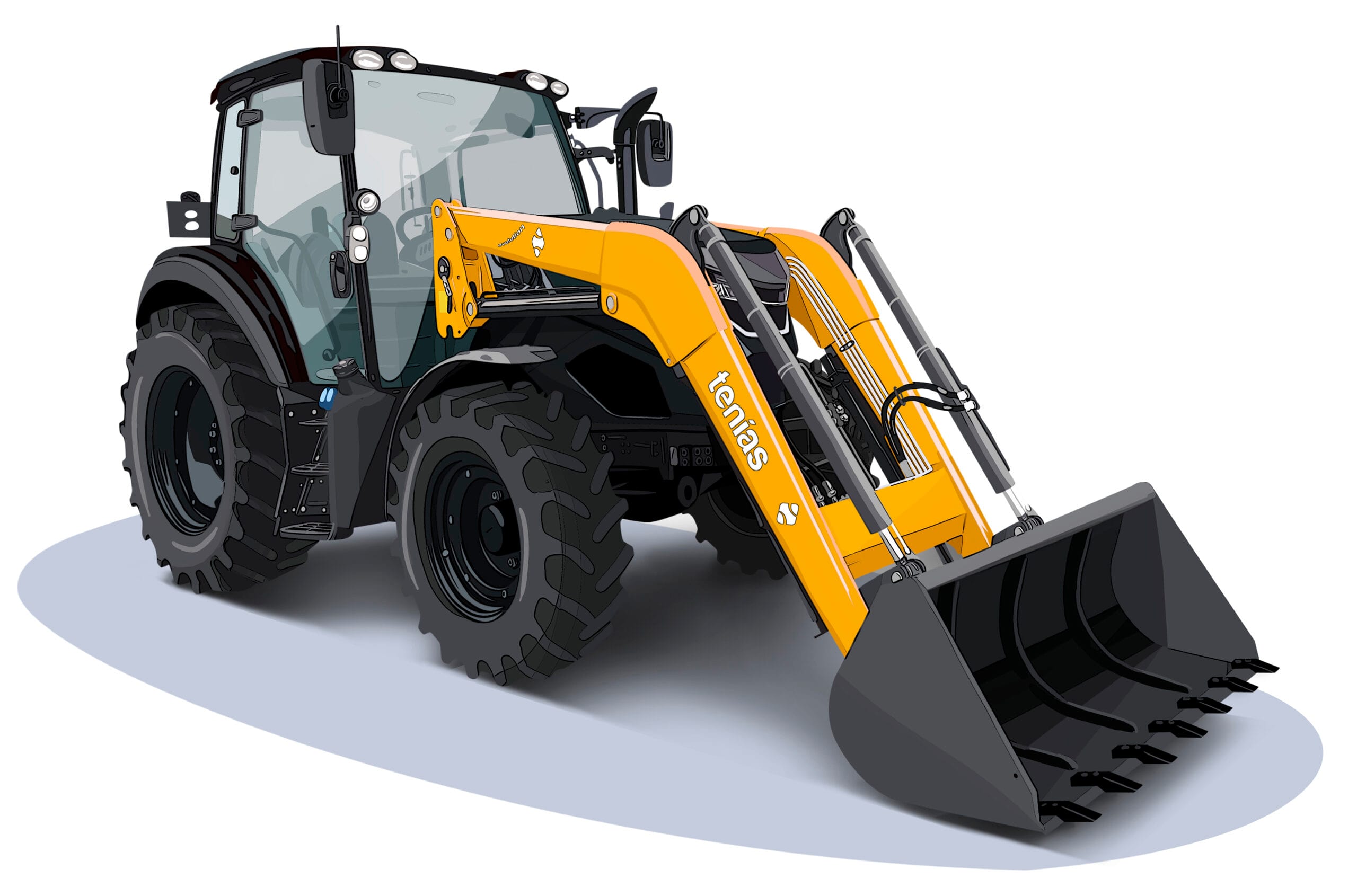

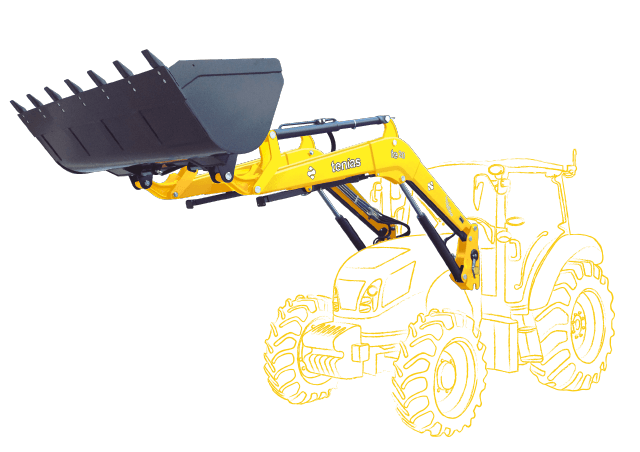

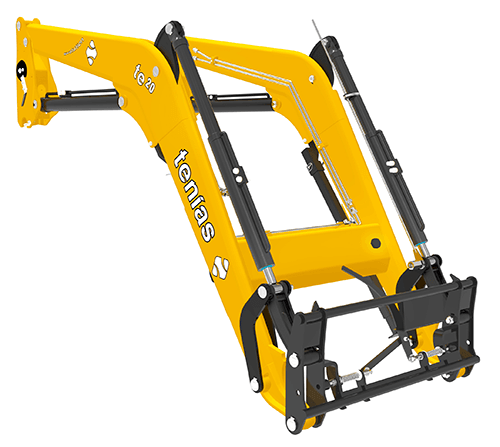

Cargador Serie Evolution
Ofrecen robustez, versatilidad y confort gracias a un diseño innovador con materiales de alta calidad, que optimizan la eficiencia, la productividad y la durabilidad en el trabajo diario.
Detalles de producto
- DRP System – Desenganche rápido de pala
- Válvula de seguridad
- Casquillos autoengrasantes
- Sistema de nivelación mecánica
- Acoplamiento integrado a cada modelo de tractor
Opciones de configuración
- AH System - Amortiguación hidráulica

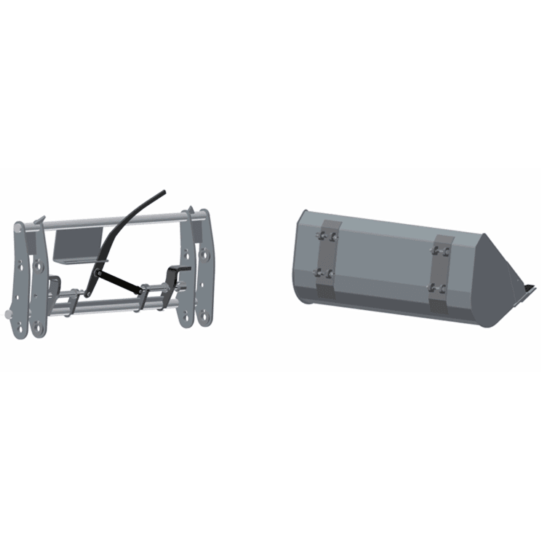

- Desenganche rápido cazos Euro o Enganche del cargador directo a implemento

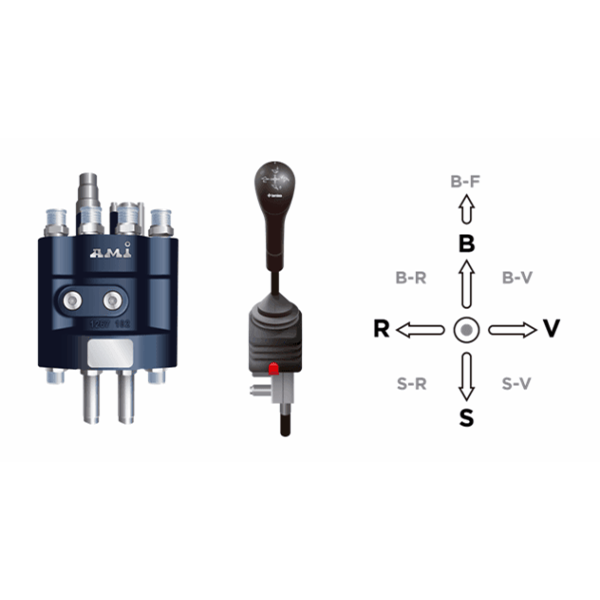

- MS System - Monomando de Sirgas

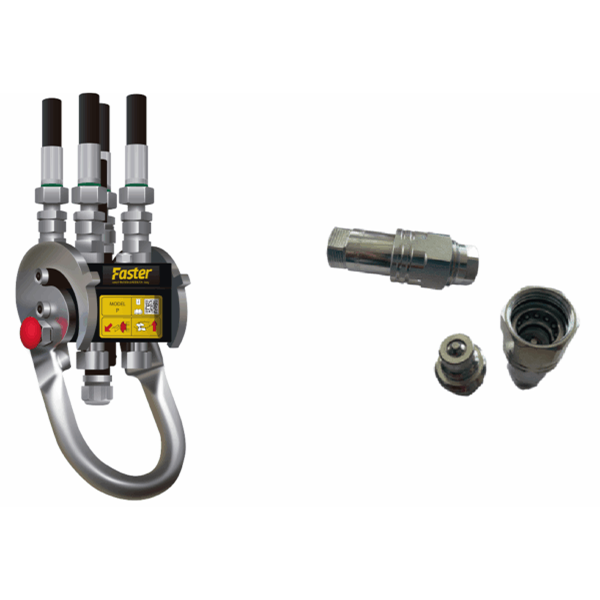

- DR2B System / DR4B System – Enganche rápido de boquillas (caras planas) ó Desenganche de 2 boquillas roscadas
- Acabado de pintura en diferentes colores
Detalles de producto

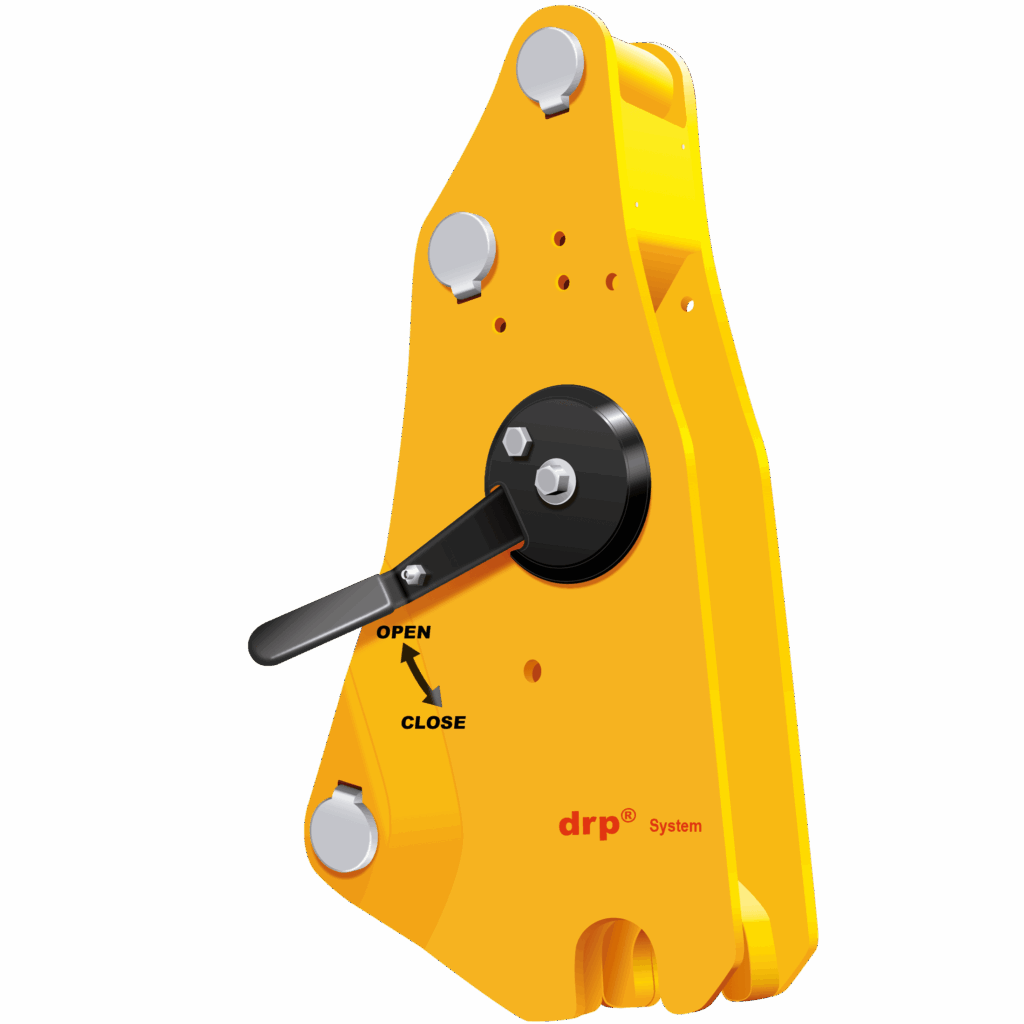

DRP System – Desenganche rápido de pala
La facilidad de enganche de la pala al acoplamiento la ofrece el DRP System, un novedoso sistema de enganche que aporta más seguridad y rapidez.

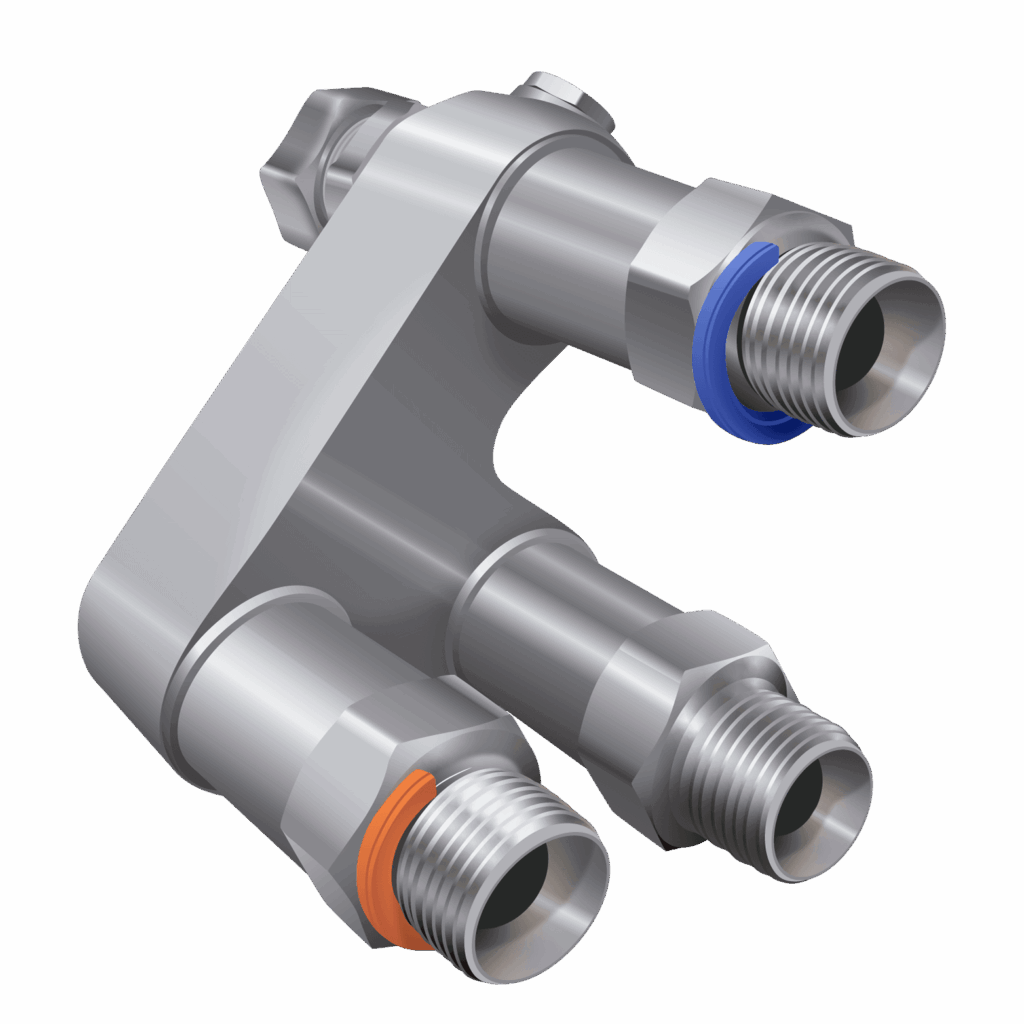

Válvula de seguridad
Regula la presión de los bombines de volteo en caso de existir algún contacto mecánico evitando posibles roturas.

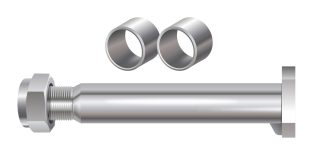

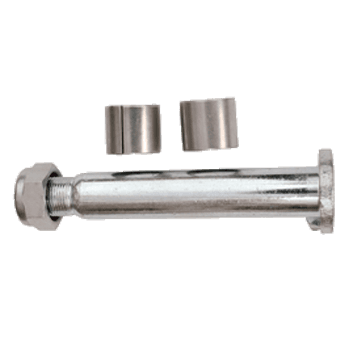

Casquillos autoengrasantes
En todas las articulaciones, la pala cargadora lleva casquillos autoengrasantes y bulones tratados y cincados consiguiendo un buen ajuste en todas ellas.

Sistema de nivelación mecánica
Detalle interior del brazo con sistema de nivelación mecánica.

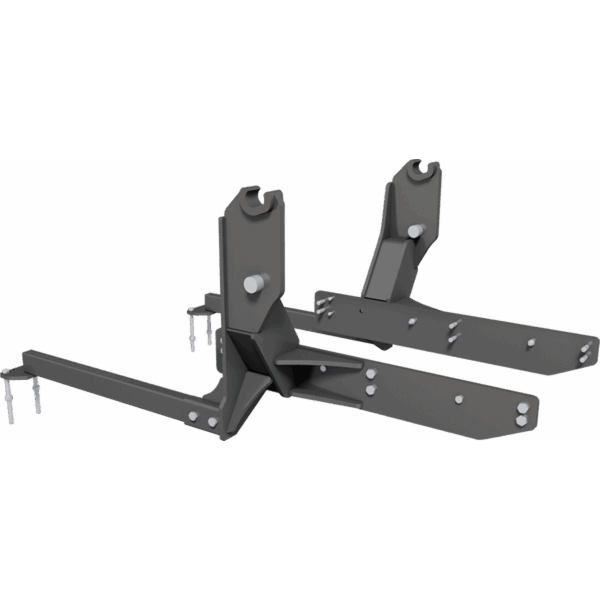

Acoplamiento integrado a cada modelo de tractor
Adaptaciones especialmente diseñadas para cada modelo de tractor, que permite el acceso a todos los organos del motor. Tanto el acoplamoiento como los brazos están diseñados para ser compa-tibles con los elevadores delanteros.
Datos técnicos

NOTA: Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te8
MOD Te9
MOD Te10
MOD Te20
MOD Te30
MOD Te40
Altura max. alzamiento hasta eje de rotación (A)
2846 mm
3142 mm
3720 mm
4051 mm
4301 mm
4564 mm
Altura max. alzamiento debajo nivel del cazo (B)
2690 mm
2909 mm
3484 mm
3815 mm
4065 mm
4327 mm
Distancia al suelo con cazo volteado (C)
2000 mm
2295 mm
2887 mm
3197 mm
3447 mm
3708 mm
Distancia al suelo con brazo horizontal (D)
1420 mm
1469 mm
1706 mm
1792 mm
1970 mm
2140 mm
Ángulo de recogida del cazo (E)
64º
64º
64º
64º
62º
62º
Ángulo max. de volteo (F)
72º
75º
74º
75º
74º
74º
Ángulo de recogida del cazo en el suelo (G)
54º
57º
57º
59º
57º
57º
Profundidad de excavación (H)
134 mm
211 mm
214 mm
214 mm
214 mm
214 mm
Fuerza de arranque
1900 kg
2044 kg
2728 kg
2160 kg
2858 kg
3177 kg
Capacidad de carga útil
1550 kg
1650 kg
2068 kg
1824 kg
2133 kg
2550 kg
Capacidad de carga a max. altura
1260 kg
1362 kg
1628 kg
1530 kg
1755 kg
2215 kg
Potencia recomendada
De 50 CV a 60 CV
De 60 CV a 90 CV
De 80 CV a 110 CV
De 100 CV a 140 CV
De 130 CV a 170 CV
De 160 CV a 220 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te8
Altura max. alzamiento hasta eje de rotación (A)
2846 mm
Altura max. alzamiento debajo nivel del cazo (B)
2690 mm
Distancia al suelo con cazo volteado (C)
2000 mm
Distancia al suelo con brazo horizontal (D)
1420 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
72º
Ángulo de recogida del cazo en el suelo (G)
54º
Profundidad de excavación (H)
134 mm
Fuerza de arranque
1900 kg
Capacidad de carga útil
1550 kg
Capacidad de carga a max. altura
1260 kg
Potencia recomendada
De 50 CV a 60 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te9
Altura max. alzamiento hasta eje de rotación (A)
3142 mm
Altura max. alzamiento debajo nivel del cazo (B)
2909 mm
Distancia al suelo con cazo volteado (C)
2295 mm
Distancia al suelo con brazo horizontal (D)
1469 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
75º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
211 mm
Fuerza de arranque
2044 kg
Capacidad de carga útil
1650 kg
Capacidad de carga a max. altura
1362 kg
Potencia recomendada
De 60 CV a 90 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te10
Altura max. alzamiento hasta eje de rotación (A)
3720 mm
Altura max. alzamiento debajo nivel del cazo (B)
3484 mm
Distancia al suelo con cazo volteado (C)
2887 mm
Distancia al suelo con brazo horizontal (D)
1706 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2728 kg
Capacidad de carga útil
2068 kg
Capacidad de carga a max. altura
1628 kg
Potencia recomendada
De 80 CV a 110 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te20
Altura max. alzamiento hasta eje de rotación (A)
4051 mm
Altura max. alzamiento debajo nivel del cazo (B)
3815 mm
Distancia al suelo con cazo volteado (C)
3197 mm
Distancia al suelo con brazo horizontal (D)
1792 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
75º
Ángulo de recogida del cazo en el suelo (G)
59º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2160 kg
Capacidad de carga útil
1824 kg
Capacidad de carga a max. altura
1530 kg
Potencia recomendada
De 100 CV a 140 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te30
Altura max. alzamiento hasta eje de rotación (A)
4031 mm
Altura max. alzamiento debajo nivel del cazo (B)
4065 mm
Distancia al suelo con cazo volteado (C)
3447 mm
Distancia al suelo con brazo horizontal (D)
1970 mm
Ángulo de recogida del cazo (E)
62º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2858 kg
Capacidad de carga útil
2133 kg
Capacidad de carga a max. altura
1755 kg
Potencia recomendada
De 130 CV a 170 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te40
Altura max. alzamiento hasta eje de rotación (A)
4564 mm
Altura max. alzamiento debajo nivel del cazo (B)
4327 mm
Distancia al suelo con cazo volteado (C)
3708 mm
Distancia al suelo con brazo horizontal (D)
2140 mm
Ángulo de recogida del cazo (E)
62º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
3177 kg
Capacidad de carga útil
2550 kg
Capacidad de carga a max. altura
2215 kg
Potencia recomendada
De 160 CV a 220 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te8
Altura max. alzamiento hasta eje de rotación (A)
2846 mm
Altura max. alzamiento debajo nivel del cazo (B)
2690 mm
Distancia al suelo con cazo volteado (C)
2000 mm
Distancia al suelo con brazo horizontal (D)
1420 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
72º
Ángulo de recogida del cazo en el suelo (G)
54º
Profundidad de excavación (H)
134 mm
Fuerza de arranque
1900 kg
Capacidad de carga útil
1550 kg
Capacidad de carga a max. altura
1260 kg
Potencia recomendada
De 50 CV a 60 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te9
Altura max. alzamiento hasta eje de rotación (A)
3142 mm
Altura max. alzamiento debajo nivel del cazo (B)
2909 mm
Distancia al suelo con cazo volteado (C)
2295 mm
Distancia al suelo con brazo horizontal (D)
1469 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
75º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
211 mm
Fuerza de arranque
2044 kg
Capacidad de carga útil
1650 kg
Capacidad de carga a max. altura
1362 kg
Potencia recomendada
De 60 CV a 90 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te10
Altura max. alzamiento hasta eje de rotación (A)
3720 mm
Altura max. alzamiento debajo nivel del cazo (B)
3484 mm
Distancia al suelo con cazo volteado (C)
2887 mm
Distancia al suelo con brazo horizontal (D)
1706 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2728 kg
Capacidad de carga útil
2068 kg
Capacidad de carga a max. altura
1628 kg
Potencia recomendada
De 80 CV a 110 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te20
Altura max. alzamiento hasta eje de rotación (A)
4051 mm
Altura max. alzamiento debajo nivel del cazo (B)
3815 mm
Distancia al suelo con cazo volteado (C)
3197 mm
Distancia al suelo con brazo horizontal (D)
1792 mm
Ángulo de recogida del cazo (E)
64º
Ángulo max. de volteo (F)
75º
Ángulo de recogida del cazo en el suelo (G)
59º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2160 kg
Capacidad de carga útil
1824 kg
Capacidad de carga a max. altura
1530 kg
Potencia recomendada
De 100 CV a 140 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te30
Altura max. alzamiento hasta eje de rotación (A)
4031 mm
Altura max. alzamiento debajo nivel del cazo (B)
4065 mm
Distancia al suelo con cazo volteado (C)
3447 mm
Distancia al suelo con brazo horizontal (D)
1970 mm
Ángulo de recogida del cazo (E)
62º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
2858 kg
Capacidad de carga útil
2133 kg
Capacidad de carga a max. altura
1755 kg
Potencia recomendada
De 130 CV a 170 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
MOD Te40
Altura max. alzamiento hasta eje de rotación (A)
4564 mm
Altura max. alzamiento debajo nivel del cazo (B)
4327 mm
Distancia al suelo con cazo volteado (C)
3708 mm
Distancia al suelo con brazo horizontal (D)
2140 mm
Ángulo de recogida del cazo (E)
62º
Ángulo max. de volteo (F)
74º
Ángulo de recogida del cazo en el suelo (G)
57º
Profundidad de excavación (H)
214 mm
Fuerza de arranque
3177 kg
Capacidad de carga útil
2550 kg
Capacidad de carga a max. altura
2215 kg
Potencia recomendada
De 160 CV a 220 CV
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas
Opciones de configuración

AH System - Amortiguación hidráulica
El sistema de amortiguación hidráulica en nuestras palas cargadoras reduce los impactos y vibraciones durante el trabajo, mejorando la estabilidad y el confort del operador, además de proteger la estructura del equipo.

Desenganche rápido cazos Euro o Enganche del cargador directo a implemento
Nuestras palas cargadoras ofrecen dos opciones de desenganche de implementos para mayor versatilidad: el desenganche rápido de cazos Euro, que permite un cambio ágil y eficiente, y el enganche directo del cargador al implemento, ideal para una conexión más robusta y segura.

MS System - Monomando de Sirgas
Accionamiento mediante un monomando en cruz con la posibilidad de realizar dos movimientos simultáneamente. El Monomando de Sirgas de nuestras palas cargadoras permite un control preciso y suave de los movimientos, mejorando la ergonomía y facilitando el manejo para una mayor eficiencia en el trabajo.

DR2B System / DR4B System – Enganche rápido de boquillas (caras planas) ó Desenganche de 2 boquillas roscadas
Las palas Evolution cuentan con dos sistemas de enganche versátiles: el DR2B System / DR4B System, que permite un enganche rápido de boquillas con caras planas para mayor eficiencia, y el desenganche de 2 boquillas roscadas, que garantiza una fijación segura y un desmontaje sencillo.

Acabado de pintura en diferentes colores
Las palas cargadoras están disponibles en una amplia gama de colores para adaptarse a diferentes preferencias y necesidades. cada color ofrece un estilo único sin comprometer la resistencia y calidad del equipo.
Contacta con nosotros
Cuéntanos lo que necesitas, estaremos encantados de ayudarte.
