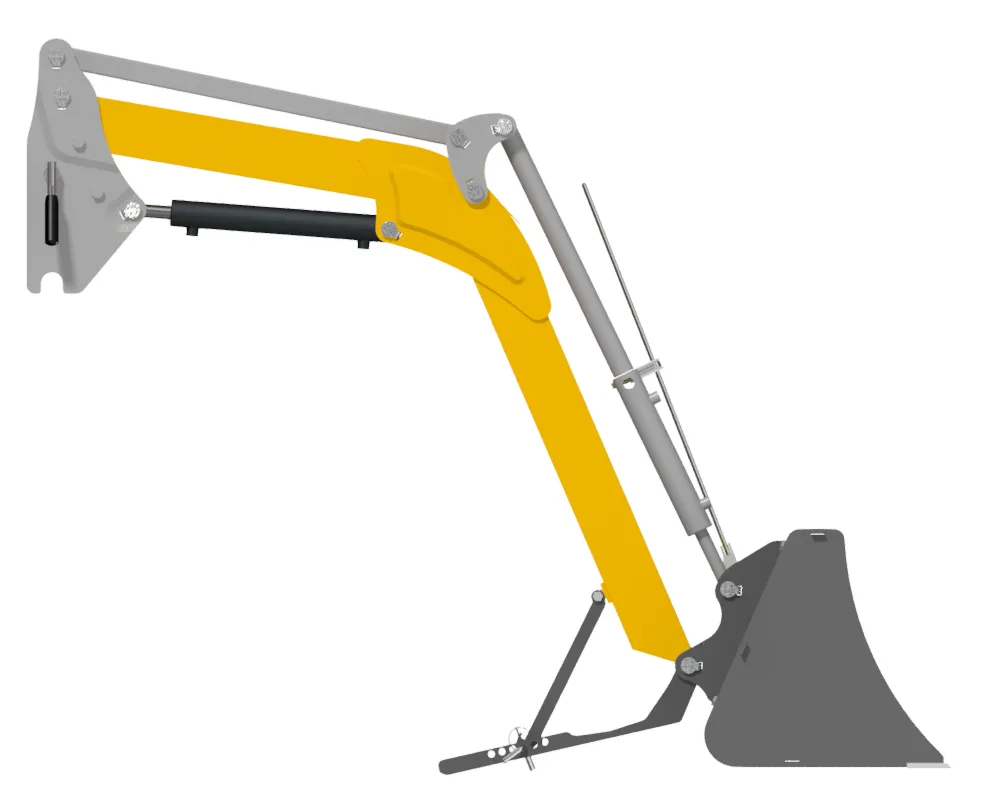

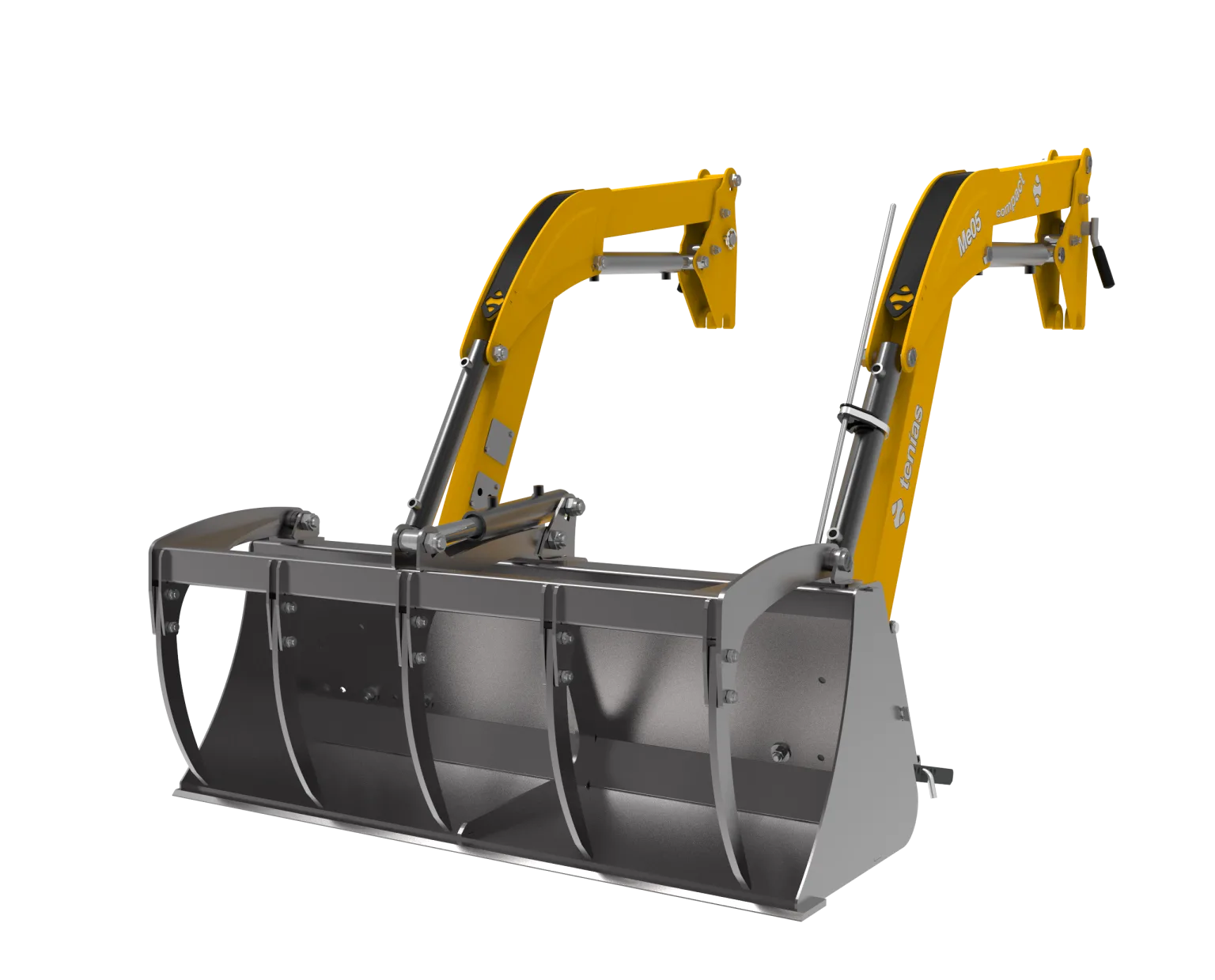

Cargador Serie Compact
Diseñadas específicamente para tractores compactos y trabajos en espacios verdes, nuestras palas cargadoras ofrecen el equilibrio perfecto entre ligereza y robustez.
Detalles de producto
- Puntos de engrase
- Tuberías interiores
- Varilla de nivel
- Patas abatibles
- Bulones
- Acomplamientos adaptados
Opciones de configuración
- Sistema de nivelación
- Tercera función
- Desenganche de implementos Euro o Bobcat

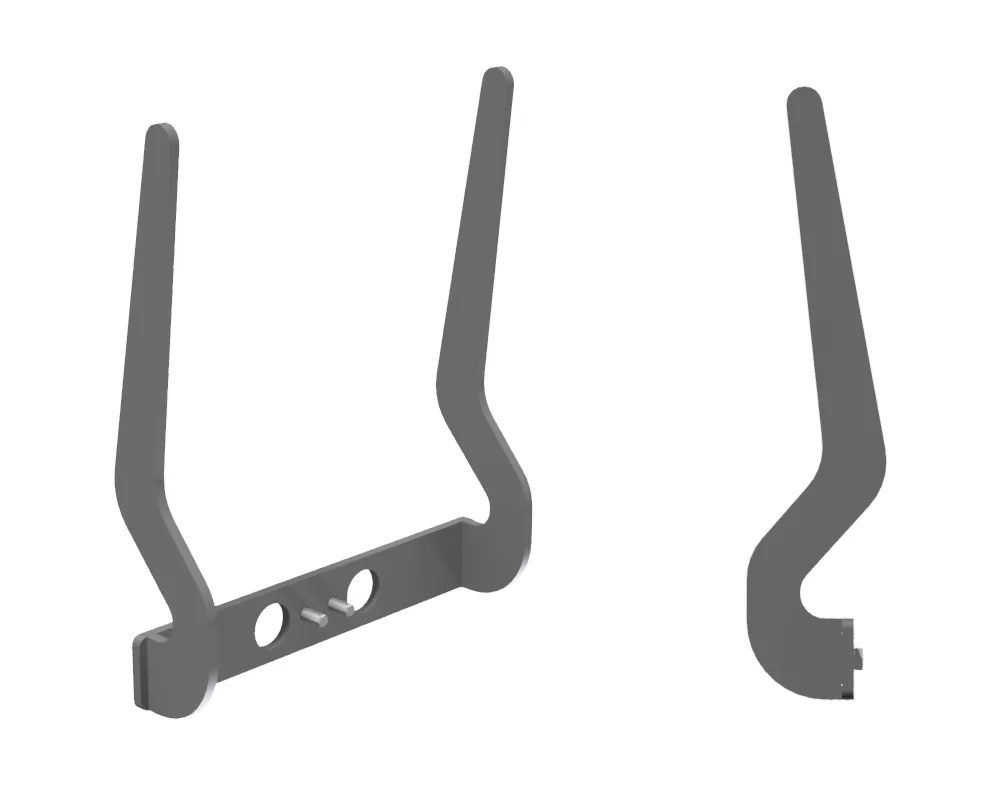

- Defensa delantera
- Acabado de pintura en diferentes colores
Detalles de producto

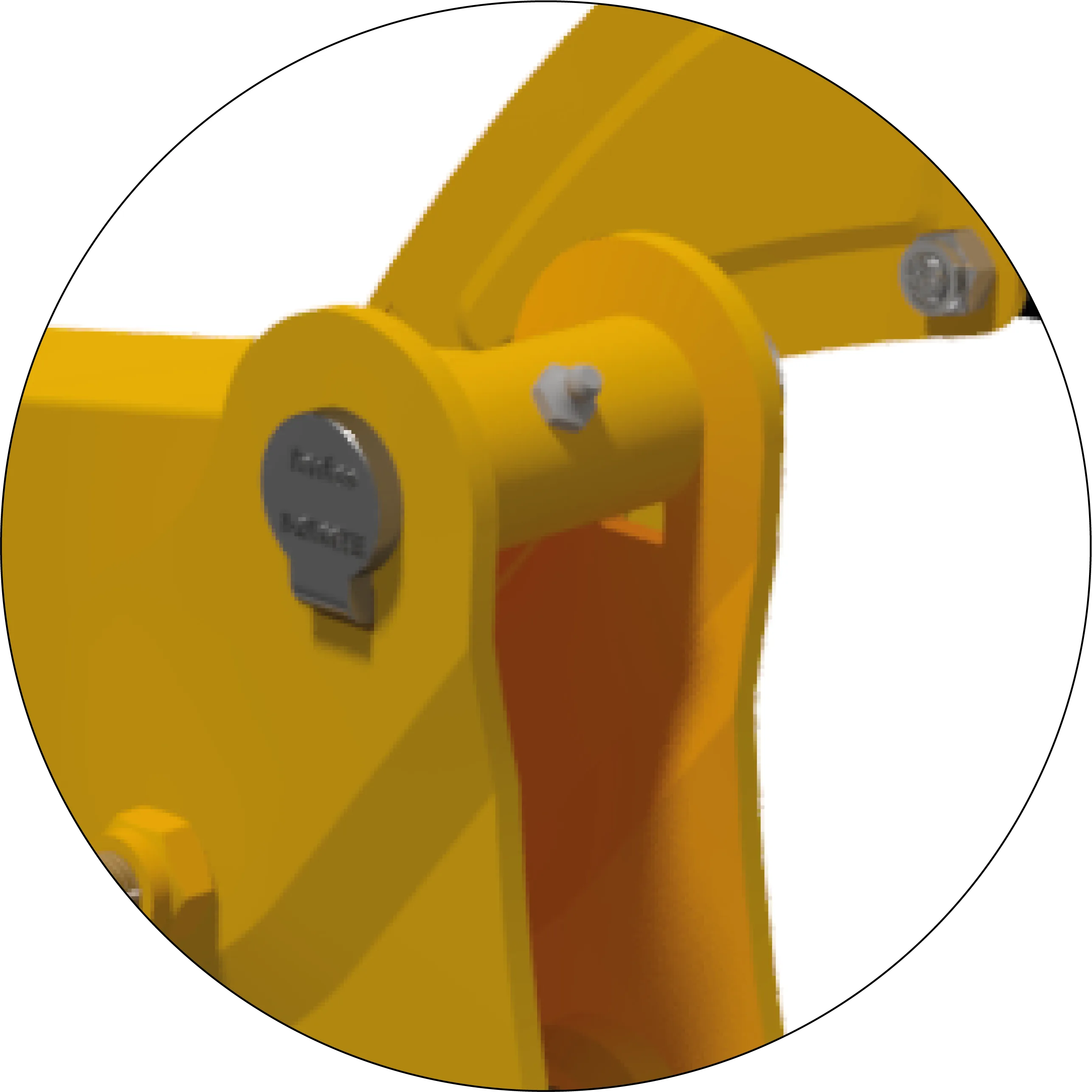

Puntos de engrase
El cargador tiene puntos de engrase en las articulaciones, facilitando el mantenimiento y prolongando su vida útil.

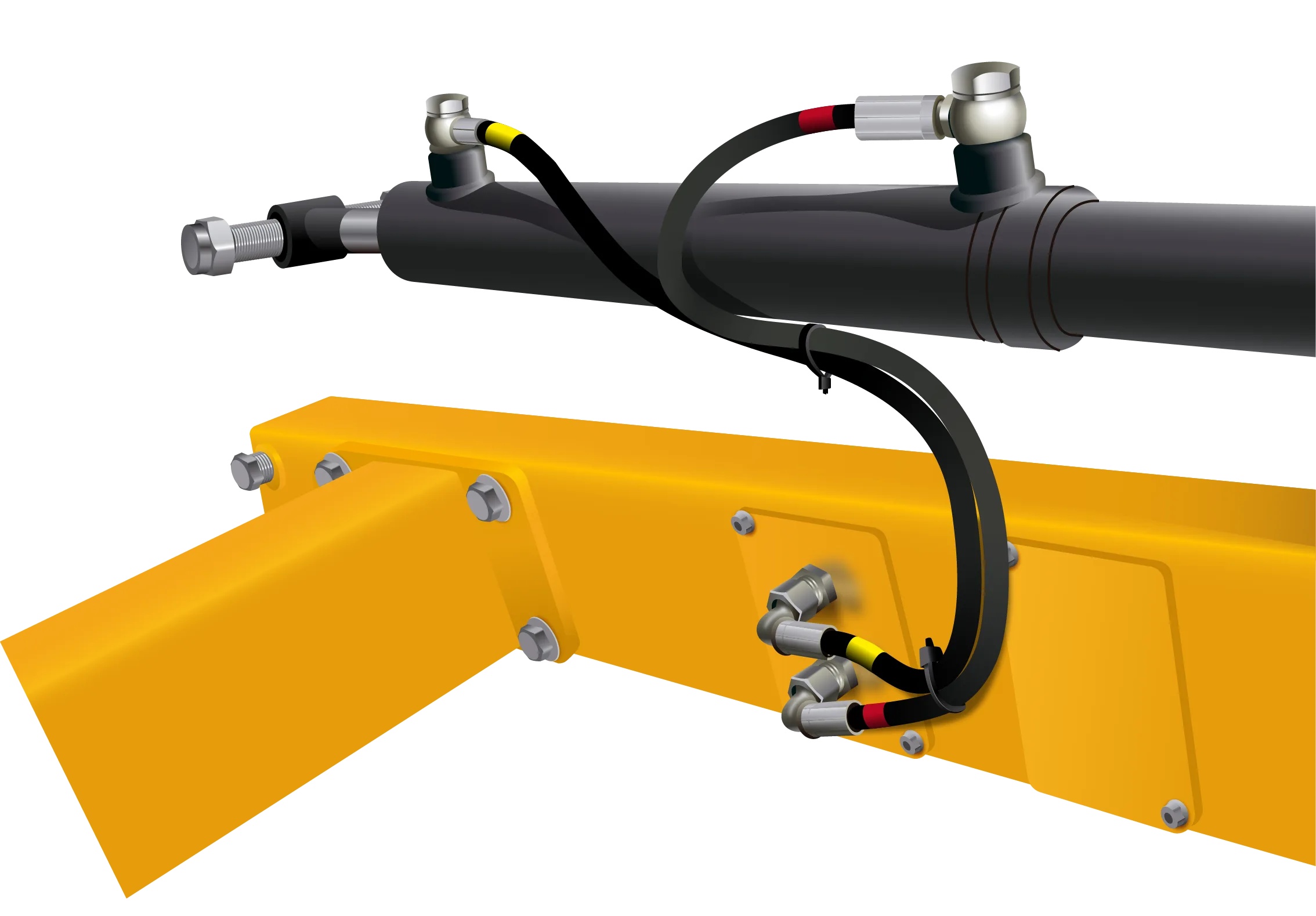

Tuberías interiores
Las mangueras hidráulicas del cargador están alojadas en el brazo, protegiéndolas de golpes y permitiendo un acceso rápido a las conexiones.

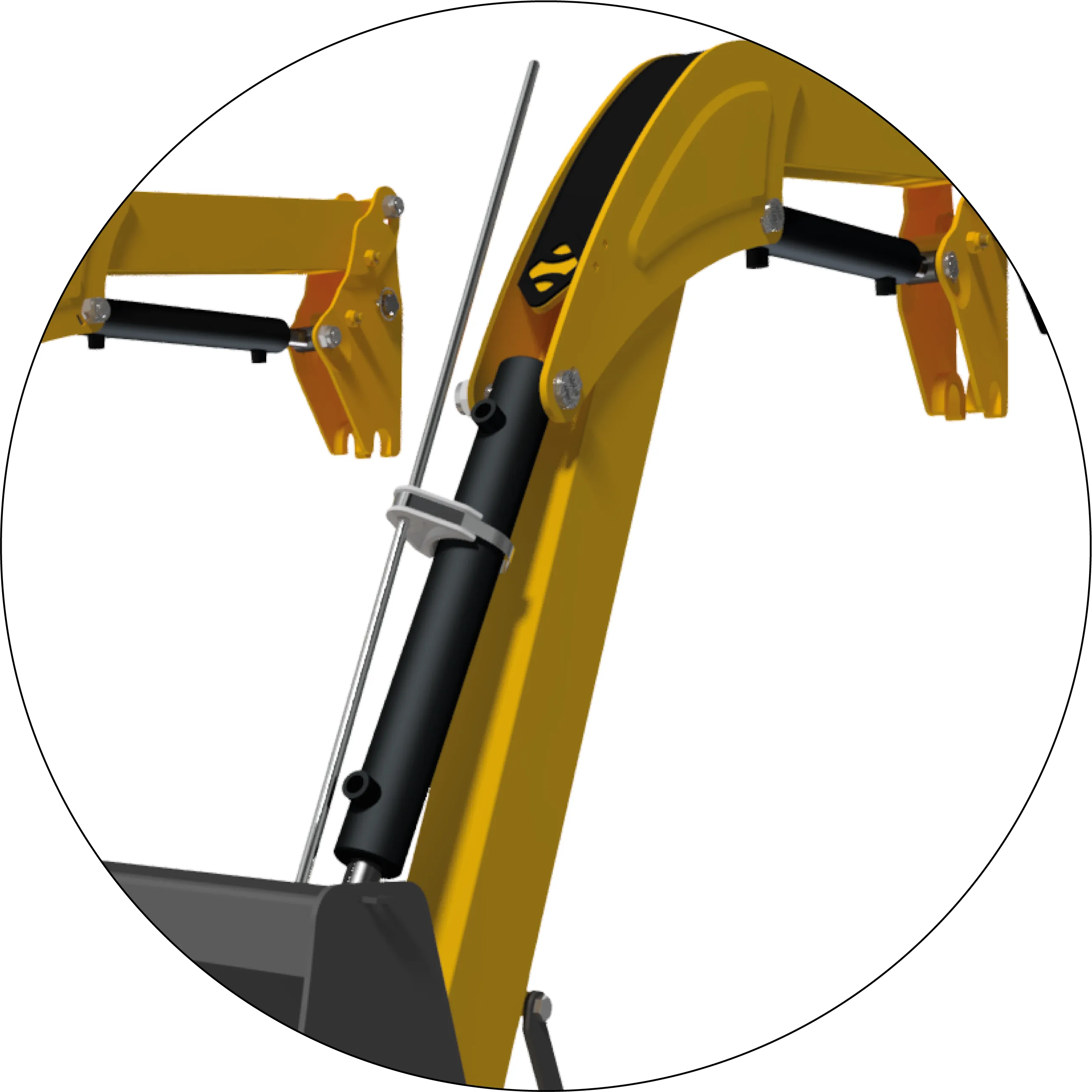

Varilla de nivel
Esta varilla permite al operario comprobar el grado de oscilación del implemento.

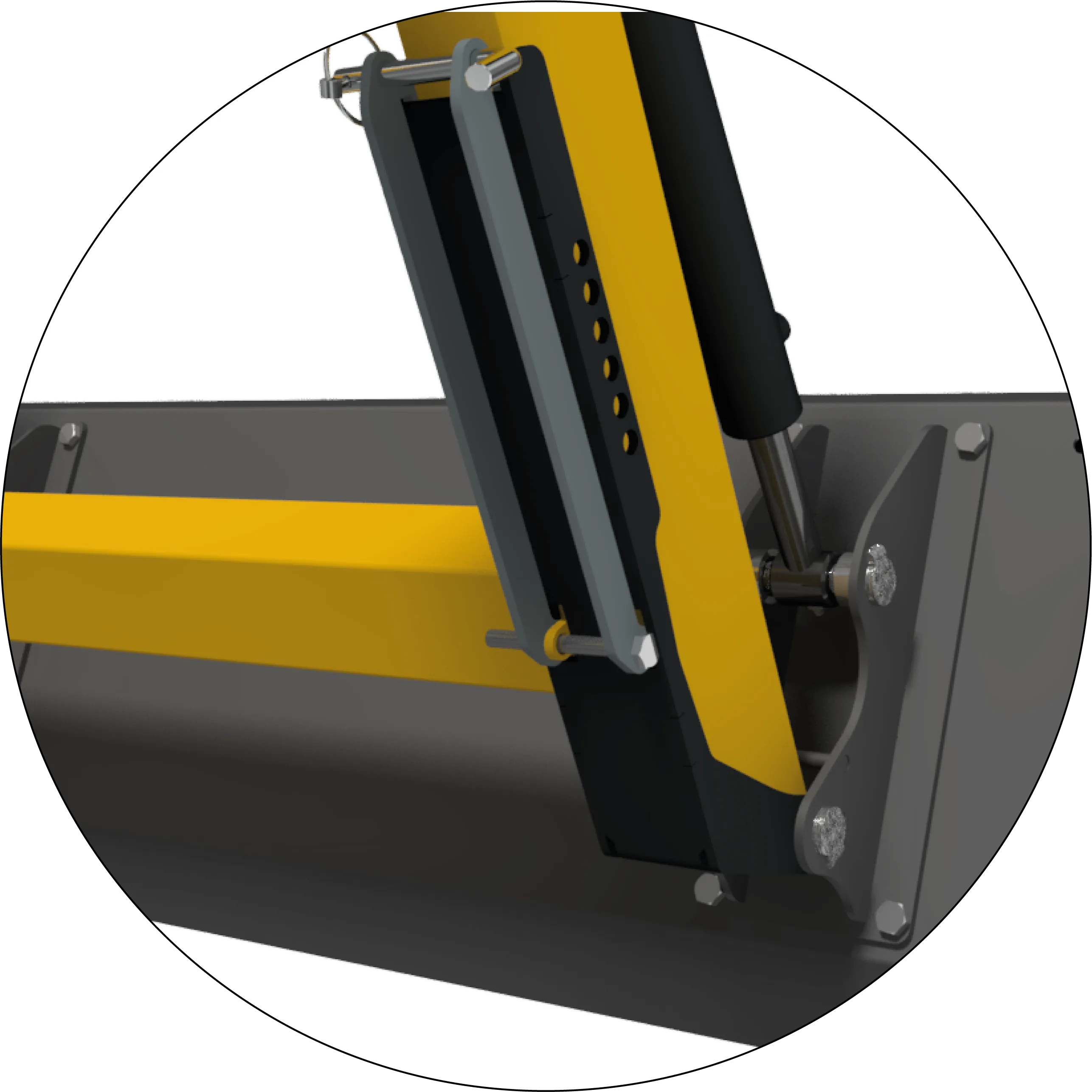

Patas abatibles
De fácil plegado y desplegado, las patas abatibles quedan recogidas a lo largo del brazo.

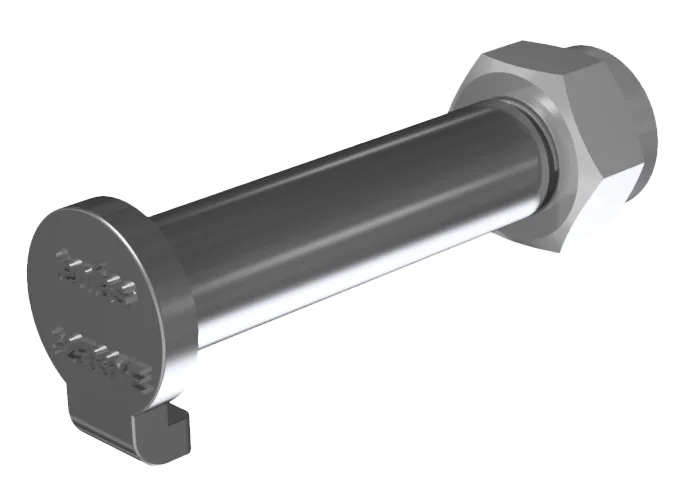

Bulones
El cargador equipa bulones con pestaña en todas las articulaciones (freno).

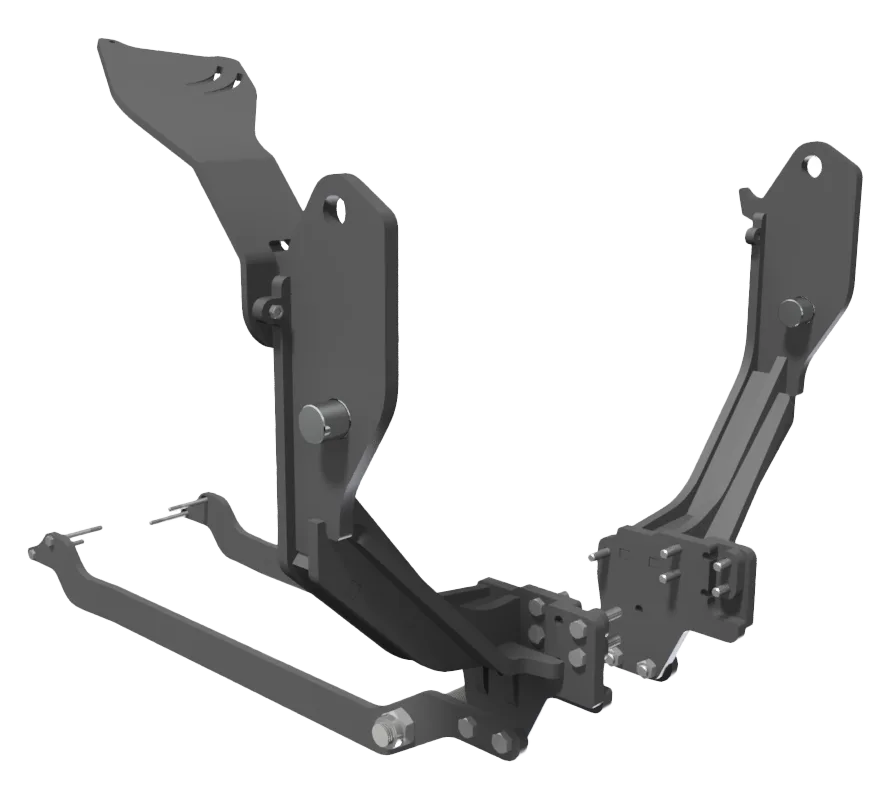

Acoplamientos adaptados a cada modelo de tractor
Adaptaciones específicas para cada modelo de tractor que facilitan el acceso al motor.
Datos técnicos

NOTA: Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.

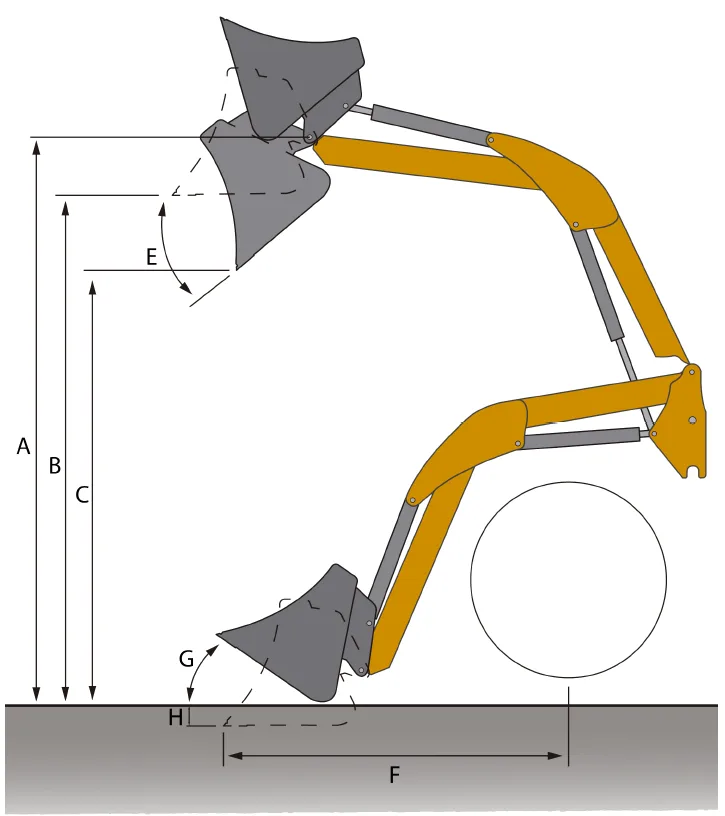

Medidas
MOD Me04
MOD Me05
MOD Me06
MOD Me07
NSL
MSL
NSL
MSL
NSL
MSL
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
1740 mm
1740 mm
1980 mm
1980 mm
2600 mm
2600 mm
2840 mm
2840 mm
Altura max. alzamiento debajo nivel del cazo (B)
1550 mm
1550 mm
1790 mm
1790 mm
2420 mm
2420 mm
2660 mm
2660 mm
Distancia al suelo con cazo volteado (C)
1285 mm
1285 mm
1525 mm
1525 mm
2210 mm
2210 mm
2450 mm
2450 mm
Ángulo max. de volteo (E)
50º
50º
50º
50º
40º
40º
40º
40º
Alcance con el cazo en el suelo (F)
1250 mm
1250 mm
1400 mm
1400 mm
1300 mm
1300 mm
1430 mm
1430 mm
Ángulo de recogida del cazo (G)
50º
50º
50º
50º
40º
40º
40º
40º
Profundidad de excavación (H)
90 mm
90 mm
90 mm
90 mm
50 mm
50 mm
50 mm
50 mm
Fuerza de arranque
390 kg
390 kg
450 kg
450 kg
770 kg
770 kg
1120 kg
1120 kg
Capacidad de carga a max. altura
310 kg
310 kg
365 kg
365 kg
420 kg
420 kg
600 kg
600 kg
Potencia recomendada
Hasta 25 CV
Hasta 25 CV
Hasta 30 CV
Hasta 30 CV
De 30 CV a 45 CV
De 30 CV a 45 CV
De 45 CV a 60 CV
De 45 CV a 60 CV
Peso
90 kg
110 kg
101 kg
122 kg
155 kg
178 kg
181 kg
204 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
1740 mm
1740 mm
Altura max. alzamiento debajo nivel del cazo (B)
1550 mm
1550 mm
Distancia al suelo con cazo volteado (C)
1285 mm
1285 mm
Ángulo max. de volteo (E)
50º
50º
Alcance con el cazo en el suelo (F)
1250 mm
1250 mm
Ángulo de recogida del cazo (G)
50º
50º
Profundidad de excavación (H)
90 mm
90 mm
Fuerza de arranque
390 kg
390 kg
Capacidad de carga a max. altura
310 kg
310 kg
Potencia recomendada
Hasta 25 CV
Hasta 25 CV
Peso
90 kg
110 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
1980 mm
1980 mm
Altura max. alzamiento debajo nivel del cazo (B)
1790 mm
1790 mm
Distancia al suelo con cazo volteado (C)
1525 mm
1525 mm
Ángulo max. de volteo (E)
50º
50º
Alcance con el cazo en el suelo (F)
1400 mm
1400 mm
Ángulo de recogida del cazo (G)
50º
50º
Profundidad de excavación (H)
90 mm
90 mm
Fuerza de arranque
450 kg
450 kg
Capacidad de carga a max. altura
365 kg
365 kg
Potencia recomendada
Hasta 30 CV
Hasta 30 CV
Peso
101 kg
122 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
2600 mm
2600 mm
Altura max. alzamiento debajo nivel del cazo (B)
2420 mm
2420 mm
Distancia al suelo con cazo volteado (C)
2210 mm
2210 mm
Ángulo max. de volteo (E)
40º
40º
Alcance con el cazo en el suelo (F)
1300 mm
1300 mm
Ángulo de recogida del cazo (G)
40º
40º
Profundidad de excavación (H)
50 mm
50 mm
Fuerza de arranque
770 kg
770 kg
Capacidad de carga a max. altura
420 kg
420 kg
Potencia recomendada
De 30 CV a 45 CV
De 30 CV a 45 CV
Peso
155 kg
178 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
2840 mm
2840 mm
Altura max. alzamiento debajo nivel del cazo (B)
2660 mm
2660 mm
Distancia al suelo con cazo volteado (C)
2450 mm
2450 mm
Ángulo max. de volteo (E)
40º
40º
Alcance con el cazo en el suelo (F)
1430 mm
1430 mm
Ángulo de recogida del cazo (G)
40º
40º
Profundidad de excavación (H)
50 mm
50 mm
Fuerza de arranque
1120 kg
1120 kg
Capacidad de carga a max. altura
600 kg
600 kg
Potencia recomendada
De 45 CV a 60 CV
De 45 CV a 60 CV
Peso
181 kg
204 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
1740 mm
1740 mm
Altura max. alzamiento debajo nivel del cazo (B)
1550 mm
1550 mm
Distancia al suelo con cazo volteado (C)
1285 mm
1285 mm
Ángulo max. de volteo (E)
50º
50º
Alcance con el cazo en el suelo (F)
1250 mm
1250 mm
Ángulo de recogida del cazo (G)
50º
50º
Profundidad de excavación (H)
90 mm
90 mm
Fuerza de arranque
390 kg
390 kg
Capacidad de carga a max. altura
310 kg
310 kg
Potencia recomendada
Hasta 25 CV
Hasta 25 CV
Peso
90 kg
110 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
1980 mm
1980 mm
Altura max. alzamiento debajo nivel del cazo (B)
1790 mm
1790 mm
Distancia al suelo con cazo volteado (C)
1525 mm
1525 mm
Ángulo max. de volteo (E)
50º
50º
Alcance con el cazo en el suelo (F)
1400 mm
1400 mm
Ángulo de recogida del cazo (G)
50º
50º
Profundidad de excavación (H)
90 mm
90 mm
Fuerza de arranque
450 kg
450 kg
Capacidad de carga a max. altura
365 kg
365 kg
Potencia recomendada
Hasta 30 CV
Hasta 30 CV
Peso
101 kg
122 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
2600 mm
2600 mm
Altura max. alzamiento debajo nivel del cazo (B)
2420 mm
2420 mm
Distancia al suelo con cazo volteado (C)
2210 mm
2210 mm
Ángulo max. de volteo (E)
40º
40º
Alcance con el cazo en el suelo (F)
1300 mm
1300 mm
Ángulo de recogida del cazo (G)
40º
40º
Profundidad de excavación (H)
50 mm
50 mm
Fuerza de arranque
770 kg
770 kg
Capacidad de carga a max. altura
420 kg
420 kg
Potencia recomendada
De 30 CV a 45 CV
De 30 CV a 45 CV
Peso
155 kg
178 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas

Las medidas expresadas pueden variar según el modelo y tipo de tractor.
Las mediciones se han realizado con presión de trabajo a 190 BAR y colocado el peso sobre horquillas de palets.
Medidas
NSL
MSL
Altura max. alzamiento hasta eje de rotación (A)
2840 mm
2840 mm
Altura max. alzamiento debajo nivel del cazo (B)
2660 mm
2660 mm
Distancia al suelo con cazo volteado (C)
2450 mm
2450 mm
Ángulo max. de volteo (E)
40º
40º
Alcance con el cazo en el suelo (F)
1430 mm
1430 mm
Ángulo de recogida del cazo (G)
40º
40º
Profundidad de excavación (H)
50 mm
50 mm
Fuerza de arranque
1120 kg
1120 kg
Capacidad de carga a max. altura
600 kg
600 kg
Potencia recomendada
De 45 CV a 60 CV
De 45 CV a 60 CV
Peso
181 kg
204 kg
INCLUYE
- Acoplamiento
- Brazos
- Instalación hidráulica (electroválvula, distribuidor, o mandos tractor)
- Todos los elementos para su funcionamiento (cilindros, latiguillos, conexiones, etc)
- DRB System (caras planas)
NO INCLUYE
- Cazos
- Horquillas
Opciones de configuración

Sistema de nivelación (Paralelogramo)
El sistema de nivelación de nuestra pala cargadora compact garantiza un ajuste preciso y constante, adaptándose automáticamente a las variaciones del terreno.

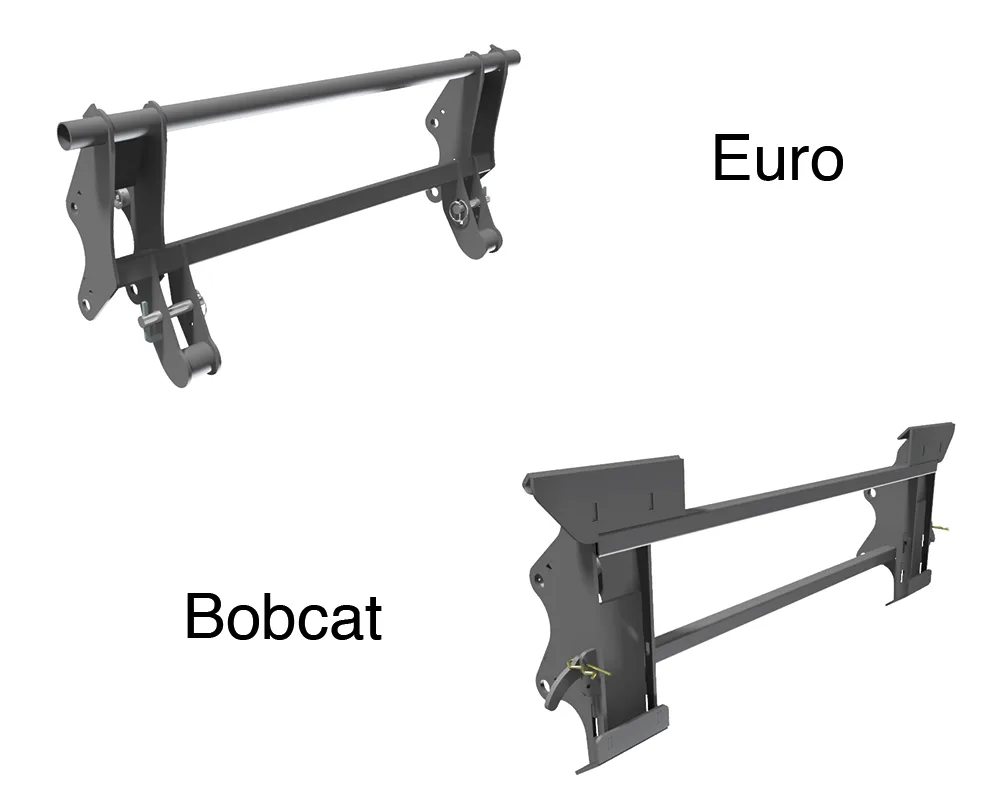

Desenganche de implementos Euro o Bobcat
Su diseño robusto y seguro minimiza tiempos de inactividad, optimizando la productividad en cualquier entorno de trabajo.

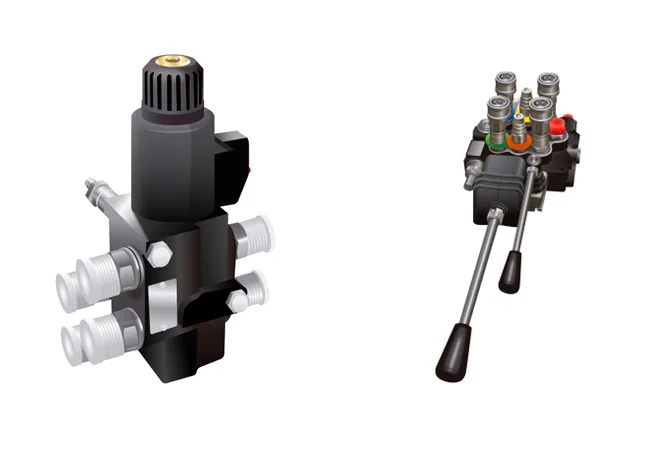

Tercera función
Electroválvula / Distribuidor con joystick en cruz.

Defensa delantera
Su diseño resistente y ergonómico garantiza una integridad estructural superior, optimizando la seguridad y prolongando la vida útil del equipo.

Acabado de pintura en diferentes colores
La amplia gama de tonalidades ofrece versatilidad y distinción, adaptándose a los gustos y necesidades de cada cliente.
Contacta con nosotros
Cuéntanos lo que necesitas, estaremos encantados de ayudarte.
Implementos relacionados

Cazo Estándar

Cazo con Zarpa

Cazo 4 en 1

Horquilla de Estiércol

Horquilla hidráulica desensilado

Horquilla de Palets
